施工流程
1.設計方案及施工圖紙(設計師)；
2.現場設計交底(業主,設計師,監理,施工人員)；
3.開工材料準備(先期設備、材料進場)；
4.設備管路定位(設備管路尺寸定位放樣)；
5.設備管路吊裝（按照放樣位置吊裝固定）；
6.工程驗收，交付業主。
設計方案及施工圖紙準備
設計說明，原始平面圖，平面布置圖，管路相對位置圖，電路，電器圖；
交業主簽字認可。
施工組織設計
①工程概況；
②開工前施工準備；
③施工部署與施工方案；
④施工進度計劃；
⑤施工現場平面布置圖；
⑥勞動力、機械設備、材料和構件等供應計劃；
⑦建筑工地施工業務的組織規劃；
⑧主要技術經濟指標的確定。
在上述幾項基本內容中，第③④⑤項是施工組織設計的核心部分。
施工流程
施工規范應符合國家現行的有關強制性標準的規定，施工過程必須遵守安全第一的原則。施工過程電器使用必須符合國家施工規范，施工過程注意防火。施工垃圾要及時清理。
開工準備
施工前，需由業主協助獲得施工許可證；
施工作業現場，需放置安全警示標語；
施工現場需配置滅火器，注意防火；
施工現場嚴禁亂接亂搭電線，注意用電安全。
風管材料準備
電器材料準備

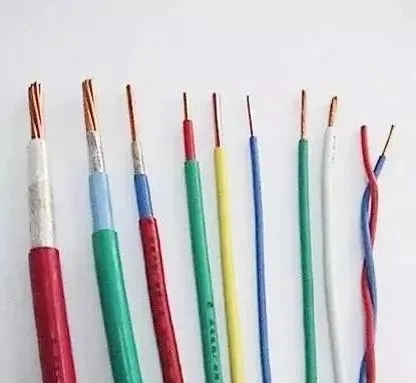

電線、信號線、開關插座及底盒、空氣開關及底盒、穿線管、黃蠟管、線卡、防水電工膠等。
工具準備
1、機具：砂輪機、砂輪鋸、手電鉆、沖擊鉆。
2、工具：手鋸、剪子 、活扳手、自制呆扳手、叉扳手、錘子、手鏟、方銼、螺釘旋具等。
3、其他工具:墻體探測儀、水平尺、劃規、線墜、小線、盒尺等。
具體工藝流程
1.根據施工圖紙進行現場放線。確認墻體開孔位置，做出標記。
2.按照安裝規范，進行絲桿打孔。（注意已有管道避讓）
3.設備吊裝，管道吊裝。管道交叉，如空間不足，可以采用過梁器，盡量避免管道交叉情況。管道穿墻需加設套管，并密封，密封材料采用防火保溫材料。管道安裝完成后，需保溫。
4.敷設線管，放線。電線在管內不應有接頭，不應扭絞，管內應留有40%的空間，管內電線可隨時抽動、換線。2.5m㎡線最多4根（僅指單根20線管）。
5.分支接頭應在插座盒、開關盒內，接頭接線在同一處不宜超過兩根，線在盒內應有適當的余量。
安裝前注意事項
風罩安裝方法
風罩施工注意事項：
室內風管的施工
墻壁打孔的處理
風管的施作要求
機器接口與室外側風管的連接部分用鋁質封條包卷防止漏氣。
使用適用機器管徑的通風管。（室外側風管的管徑不能小于機器接口徑）
室內側的2根通風管(室外吸入和排出)為了防止結露必須進行保溫。(材質：采用玻基布面橡塑材料包裹，厚20mm)
金屬制的通風管穿過有金屬板條、電線板條、金屬板時，管與壁之間需要進行絕緣處理。
新風安裝不是想當然，安裝新風必須要求公司出施工圖，標明每段管路管徑、長度和管配件類型。否則安裝失敗率80%以上。什么叫安裝失敗？風量小、噪音大、風口位置、控制器面板位置影響裝修效果、室外進出風口不按要求規范安裝等都叫安裝失敗。
對外風管的施工要求：
全熱交換器安裝
建議全熱交換器與凈化機共用同一回路，且該回路為新風系統單獨使用，以便后期維護及檢修。
安裝注意事項：
要求吊頂距離樓板尺寸為320mm以上，全熱交換器頂部到樓板之間的保持一定距離，以免接觸太緊震動產生噪音。吊裝必須牢固水平，如帶有出水口需要傾斜，安裝全熱交換器必須開檢修口，一般尺寸為300cm*300cm,具體情況可以按照實際情況來確定。
打孔施作規范
打孔作業前，需利用墻體探測器探測，確認打孔位置無金屬障礙物，方可展開打孔作業。
風管的施作規范
1.全熱交換機及凈化模塊風口直管要1M以上再轉彎或變徑，減少壓損。
2.盡量使用小角度的轉接代替直角轉接。
3.盡量使用Y型斜三通。
風口安裝
室內風口安裝：室內風口安裝可采用頂裝或者側裝。
室外風罩的安裝
新風進氣口應避開燃氣排氣口或者油煙排氣口，以免影響新風質量。
系統調試與驗收
注意：若發現風量不足，需對系統管路進行檢查，確認管道是否脫落，管路走向、彎管、三通、變徑使用是否合理，是否使用了其它阻力較大的配件。
確保各風口風量與設計風量相符。
系統調試完成，各項數值達到設計要求后，做相關書面表格記錄，并交由業主簽字，作為驗收附件資料。
