“三分產品，七分安裝”是暖通空調行業的常見說法，不規范安裝影響最終的產品運行效果，甚至會留下安全隱患——安裝意味著對于建筑原有結構造成影響。現實中施工挑戰結構極限的例子很多，每年都會有為此付出沉痛代價的個人及單位。如何規范開孔，避免事故發生，以下內容可供大家參考：

1



橫梁的基本結構



就我們目前所居住的房屋而言，大部分屬于框架結構，主要是由梁、柱、板構成。

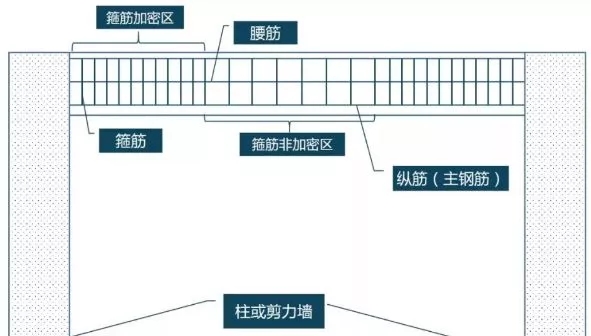

橫梁：一般都是鋼筋混凝土梁（以下簡稱梁），而梁中最主要的結構功能就體現在其中的鋼筋中。



鋼筋：梁中包含了3種不同作用的主要鋼筋，分別為縱筋，箍筋和腰筋。縱筋直徑14-22mm，箍筋直徑6-12mm，腰筋直徑10-12mm。

2



關于隨意梁上開洞的危害



有本作廢的規范《建筑裝飾裝修工程質量驗收規范》GB50210-2001 第3.1.5條：“建筑裝飾裝修工程設計必須保證建筑物的結構安全和主要使用功能。當涉及主體和承重結構改動或增加荷載時，必須由原結構設計單位或具備相應資質的設計單位核查有關原始資料，對既有建筑結構的安全性進行核驗、確認”。

在沒有得到原結構設計單位出具的可行性報告，工程裝修擅自將原結構承重梁進行開孔穿管作業，施工單位及房屋業主需承擔相關法律責任。

但遺憾的是，《建筑裝飾裝修工程質量驗收標準 GB 50210-2018》沒有找到“施工單位及房屋業主需承擔相關法律責任”，改為如下規定：3.1.4  既有建筑裝飾裝修工程設計涉及主體和承重結構變動時，必須在施工前委托原結構設計單位或者具有相應資質條件的設計單位提出設計方案，或由檢測鑒定單位對建筑結構的安全性進行鑒定。

3.3.4  未經設計確認和有關部門批準，不得擅自拆改主體結構和水、暖、電、燃氣、通信等配套設施。

一般的裝修施工時在水電走頂有兩種做法：

1.線管繞梁



2.梁上開孔

橫梁上打孔的時，要不打到主鋼筋，保證梁體結構的穩定性，但是，很多時候空調施工安裝卻出現了暴力開孔的現場。



鋼筋混凝土梁在受彎時，局部受壓、局部受拉，混凝土承擔壓力，鋼筋承擔拉力，兩者相互配合，缺一不可。那么如果在安裝施工過程中打斷主梁的縱筋，橫梁承受的拉力就完全由混凝土來承擔，那么抗震性能就會大大降低。鋼筋，尤其是縱筋打斷的風險性，與樓層高低有關。如果是低層房子打斷了主梁縱筋，那么整個建筑的抗震能力要差很多。

另外，我們要知道鋼筋的重要程度，即：縱筋＞箍筋＞腰筋。如上圖所示，紅色區域是縱筋非常重要的受力區域，是絕對不能打斷！

3



梁上開孔孔徑和位置



空調銅管走管，一般是貼梁貼壁鋪設，打孔位置一般都在梁根區域（支座附近），所以在打孔過程中要尤其注意對箍筋的探測。

圖片

一般來說，框架梁孔徑建議小于100mm，次梁孔徑建議小于200mm。

空調開孔的位置可以分“上、中、下”。大家比較認同的是空調開孔梁下部不能打。還有一些說法認為“開孔盡量打中間，不會打到主鋼筋。那么真的是這樣嗎？

其實，能不能打中間還要看有沒有腰筋。當梁厚度超過450mm，就會設置腰筋，但是，梁厚度并不是我們實際看到的梁厚度。既然梁真實厚度無法測量，那我們通過什么來判斷梁內部是否有腰筋呢？其中的關鍵就是：樓板厚度是否具備一定規格。

圖片

根據國家建筑結構規定，樓板厚度范圍為100-120mm。以450mm梁厚度為例，可視部分厚度范圍為330-350mm。那么，實際測得梁厚度就可以350mm為標準來判斷梁內部是否存在腰筋。即，實測梁厚度＞350mm，梁內部就存在腰筋，反之則沒有。下面我們來看看幾個圖片說明。

①測得“梁厚”小于35cm（無腰筋）



這種橫梁，我們打孔時只需要避開下排縱筋（主鋼筋）即可，一般建議選擇距離梁下部8cm以上都可以打孔，如下圖：



②測得“梁厚”大于35cm（有腰筋）



這種情況可以選擇腰筋與上下排縱筋的中間區域進行打孔，但是，我們在實際打孔時很難確定腰筋的具體位置，也就很難確定打孔位置。



這種情況，上部位置可以在貼近樓板處進行打孔；下部位置可以在貼近距離梁下沿8cm處進行打孔。如果打下部位置，打孔有打斷縱筋（主鋼筋）的風險，而上部位置打孔只有打斷腰筋的風險，所以我們建議盡量考慮上部位置打孔。



4



預留開孔



在設計階段就預留好梁上開洞是最好的選擇，有結構同事提供的技術支持，肯定不會出錯。
